Cálculo Estructural de Vitrales: Guía Técnica 2026

Puntos Clave:
- El cálculo estructural de vitrales es la base invisible que garantiza la seguridad y durabilidad de estas estructuras, especialmente en zonas sísmicas como la CDMX.
- Factores como las cargas de viento, el tipo de vidrio y las normativas locales determinan la resistencia de la estructura.
- Software especializado como RF-GLASS reduce el margen de error en los cálculos, pero requiere conocimiento técnico para interpretarse correctamente.

Imagina un vitral de 12 metros cuadrados en el lobby de un edificio corporativo en Santa Fe. El diseño es espectacular: colores vibrantes, patrones geométricos y una iluminación que transforma el espacio. Pero, ¿qué pasaría si ese vitral no estuviera calculado para soportar las ráfagas de viento típicas de la zona o, peor aún, un sismo? El cálculo estructural de vitrales no es solo un requisito técnico; es la diferencia entre una obra de arte funcional y un riesgo latente.

En México, se estima que muchos proyectos de vitrales personalizados no cumplen con las normas de construcción locales, según datos del sector. Esto hace que el cálculo estructural de vitrales sea aún más crítico. No se trata solo de estética, sino de garantizar que cada pieza de vidrio, cada junta y cada soporte resistan las fuerzas a las que serán sometidos durante décadas.

Introducción al cálculo estructural de vitrales personalizados

El cálculo estructural de vitrales es un proceso técnico que combina principios de ingeniería civil con las propiedades únicas del vidrio. A diferencia de otros materiales como el acero o el concreto, el vidrio es frágil y su resistencia depende de factores como el espesor, el tipo de tratamiento (templado, laminado) y la forma en que se distribuyen las cargas.

En proyectos personalizados, este cálculo no puede ser genérico. Cada vitral tiene un diseño único, dimensiones específicas y un contexto de instalación distinto. Por ejemplo, un vitral en una fachada expuesta al viento en Cancún requerirá un análisis de resistencia en vitrales diferente al de un plafón interior en un edificio de oficinas en Monterrey. La clave está en equilibrar la creatividad del diseño con la precisión de la ingeniería.

Factores clave en el cálculo estructural de vitrales

Cargas y fuerzas: viento, sismo y peso propio en el cálculo estructural de vitrales

Las cargas que actúan sobre un vitral se dividen en tres categorías principales:

1. Cargas permanentes: Incluyen el peso propio del vidrio y los marcos. Un vitral de vidrio laminado de 10 mm pesa aproximadamente 25 kg/m², mientras que uno de 12 mm puede superar los 30 kg/m².
2. Cargas variables: Como el viento, que en zonas costeras puede alcanzar velocidades de hasta 120 km/h. En la CDMX, la norma NMX-C-414-ONNCCE-2020 establece que los vitrales deben resistir presiones de viento de hasta 1.5 kN/m² en zonas urbanas.
3. Cargas accidentales: Como sismos o impactos. En México, la normativa NTC-DF 2020 exige que los vitrales en edificios públicos resistan aceleraciones sísmicas de hasta 0.3g.

Un error común es subestimar el efecto del viento en vitrales de gran tamaño. Por ejemplo, un vitral de 4x3 metros en una fachada expuesta puede recibir una fuerza equivalente a más de 1 tonelada durante una tormenta.

Materiales y sus propiedades estructurales en el diseño estructural para vitrales

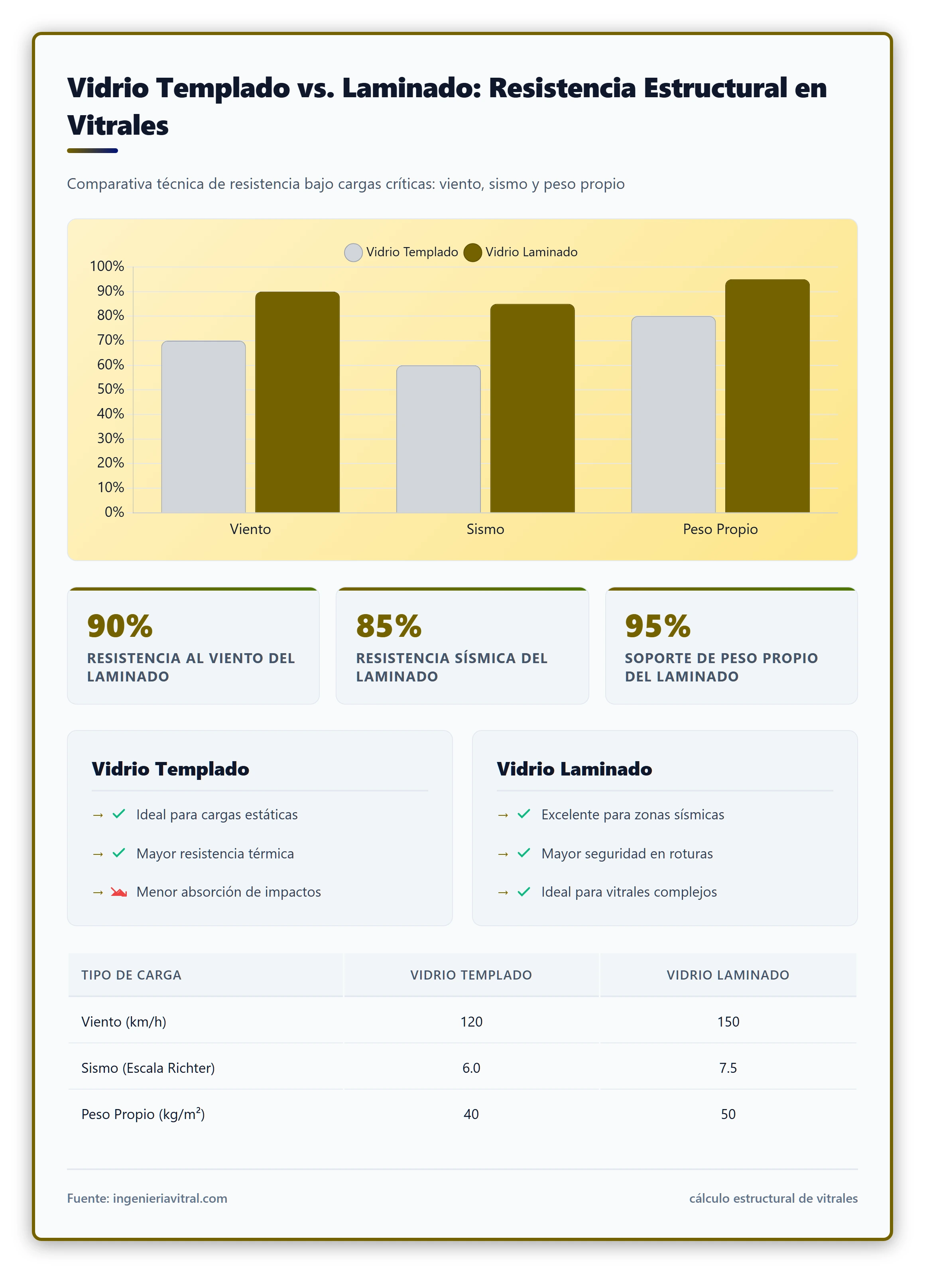

El tipo de vidrio influye directamente en su capacidad de carga:

El vidrio laminado, por ejemplo, es ideal para zonas sísmicas porque, al romperse, los fragmentos quedan adheridos a la capa intermedia de PVB, reduciendo el riesgo de desprendimiento. En cambio, el vidrio templado es más adecuado para áreas con alto tráfico peatonal, donde el riesgo de impacto es mayor.

Normativas y estándares aplicables para el cálculo estructural de vitrales en México y Latinoamérica

En México, las normativas más relevantes para el cálculo estructural de vitrales son:

• NTC-DF 2020 (Normas Técnicas Complementarias para Diseño y Construcción de Estructuras de Vidrio): Establece los requisitos mínimos para el diseño de elementos de vidrio en la CDMX.
• NMX-C-414-ONNCCE-2020 (Vidrio para la Construcción): Define los métodos de prueba para determinar la resistencia del vidrio.
• CFE Sismo 2015: Proporciona parámetros para el diseño estructural para vitrales en zonas sísmicas.

En Latinoamérica, países como Colombia y Chile siguen normas similares, pero con ajustes locales. Por ejemplo, en Chile, la norma NCh2369 exige que los vitrales en edificios públicos resistan cargas sísmicas mayores debido a la alta actividad telúrica de la región.

Un detalle crucial: muchas de estas normas no son retroactivas. Esto significa que un vitral instalado antes de 2020 en la CDMX podría no cumplir con los estándares actuales, lo que representa un riesgo en caso de sismo o viento fuerte.

Herramientas y software para el cálculo estructural de vitrales

Comparativa: RF-GLASS vs. Dlubal para el análisis de resistencia en vitrales

El cálculo estructural manual es viable para proyectos pequeños, pero en vitrales de gran tamaño o formas complejas, el software especializado es indispensable. Estas son las dos herramientas más utilizadas en la industria:

RF-GLASS es ideal para vitrales con formas orgánicas o curvas, como domos o plafones. Permite simular el comportamiento del vidrio bajo diferentes cargas y visualizar las deformaciones en tiempo real. Por ejemplo, en un proyecto reciente en Polanco, se utilizó RF-GLASS para calcular un vitral en forma de espiral de 8 metros de altura, asegurando que cada panel soportara las cargas de viento sin comprometer el diseño.

Dlubal, por su parte, es más versátil para proyectos que combinan vidrio con otros materiales, como acero o aluminio. Su módulo RF-GLASS (sí, el mismo nombre) es una extensión que facilita el cálculo estructural de vitrales, pero requiere conocimientos avanzados en ingeniería estructural.

Ejemplo práctico: Cálculo estructural de vitrales en CDMX

Supongamos un vitral de 6x4 metros para la fachada de un hotel en la colonia Roma. Estos serían los pasos clave en el cálculo estructural de vitrales:

1. Definir las cargas:
2. Peso propio: 25 kg/m² (vidrio laminado de 10 mm).
3. Viento: 1.2 kN/m² (según NMX-C-414 para la zona).

4. Sismo: 0.3g (NTC-DF 2020).

5. Seleccionar el tipo de vidrio:



6. Vidrio laminado de 10 mm + 10 mm con capa intermedia de PVB para mayor resistencia.

7. Modelar en RF-GLASS:

8. Introducir las dimensiones, el tipo de vidrio y las cargas.

9. Simular la deformación bajo carga de viento (máximo 15 mm según normativa).

10. Verificar los soportes:

11. Los marcos de aluminio deben resistir las fuerzas transmitidas por el vidrio.

12. Usar anclajes químicos para fijar los marcos a la estructura del edificio.

13. Revisión final:

14. Asegurarse de que el factor de seguridad sea mayor a 1.5 (requisito de la NTC-DF).

En este caso, el software arrojó que el vitral requería refuerzos adicionales en las esquinas para distribuir mejor las cargas de viento. Sin este análisis, el vitral podría haber sufrido grietas o desprendimientos en menos de un año.

Errores comunes y cómo evitarlos en el cálculo estructural de vitrales

1. Subestimar las cargas de viento:
2. Error: Asumir que un vitral pequeño no necesita cálculo de viento.

3. Solución: Aplicar siempre la norma NMX-C-414, independientemente del tamaño.

4. Ignorar las diferencias entre vidrio templado y laminado:



5. Error: Usar vidrio templado en zonas sísmicas por su menor costo.

6. Solución: Priorizar vidrio laminado en áreas con riesgo sísmico o alto tráfico para garantizar la seguridad en vitrales personalizados.

7. No considerar la dilatación térmica:

8. Error: Fijar el vidrio rígidamente sin dejar espacio para la expansión.

9. Solución: Usar selladores flexibles y juntas de dilatación.

10. Copiar cálculos de proyectos anteriores:

11. Error: Reutilizar cálculos de un vitral en Guadalajara para uno en CDMX.

12. Solución: Adaptar los cálculos a las condiciones locales (viento, sismo, normativas).

13. Omitir la revisión por un ingeniero estructural:

14. Error: Confiar únicamente en el software sin interpretación profesional.
15. Solución: Siempre validar los resultados con un especialista en cálculo estructural de vitrales.

Un caso real: en 2024, un vitral de 20 m² en un centro comercial de Querétaro colapsó durante una tormenta. La investigación reveló que el cálculo estructural de vitrales no consideró adecuadamente las cargas de viento, lo que llevó a un fallo en los soportes. Este incidente subraya la importancia de seguir las normas de construcción para vitrales y utilizar herramientas especializadas.

Conclusión: La importancia del cálculo estructural de vitrales en proyectos personalizados

El cálculo estructural de vitrales es un proceso que va más allá de la simple aplicación de fórmulas. Requiere un entendimiento profundo de las cargas en estructuras de vidrio, las propiedades de los materiales y las normativas locales. En un país como México, donde los riesgos sísmicos y las condiciones climáticas varían drásticamente entre regiones, este cálculo se vuelve aún más crítico.

Para los ingenieros y arquitectos, dominar el diseño estructural para vitrales no solo garantiza la seguridad de las obras, sino que también abre oportunidades para crear diseños más audaces y funcionales. Herramientas como RF-GLASS y Dlubal son aliadas valiosas, pero nunca deben reemplazar el juicio experto.

Si estás planeando un proyecto de vitrales personalizados, recuerda: la belleza de un vitral debe ir de la mano con su resistencia. Un cálculo estructural de vitrales bien ejecutado es la mejor inversión para asegurar que tu obra perdure en el tiempo.
